スラムS20の点群データから、ANISTソフトウェアで平面図を作成する

事例：ANISTソフトウェアを使用して平面図を作成

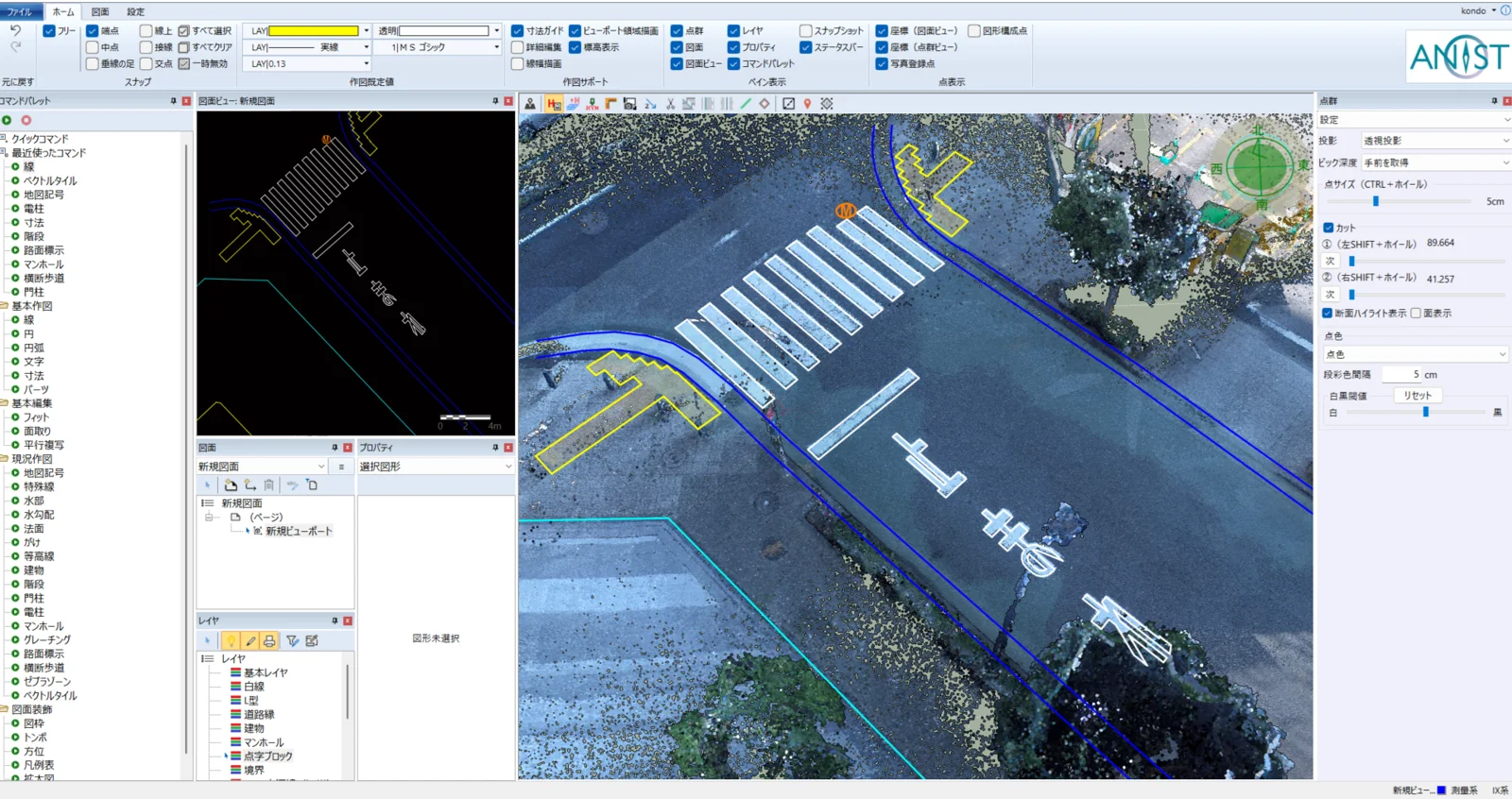

スラム S20の点群データをANISTに取込み平面図を作成できます。S20の高精度カラー点群の隙間をANISTの機能・ボールド表示で埋めることにより、視認性を向上させます。点群では表現が難しかった段差などのエッジを可視化することで、点群から平面図を効率的に作成できます。S20は高解像度のカメラを搭載しており、鮮明なカラー点群上でトレースできます。

点群から平面図を作成する場合に図化作業の最大の課題は、点群の点と点に隙間が生じることでした。ANISTは、点と点の隙間を埋めて面的にトレースが可能です。

道路縁認識（自動トレース）機能

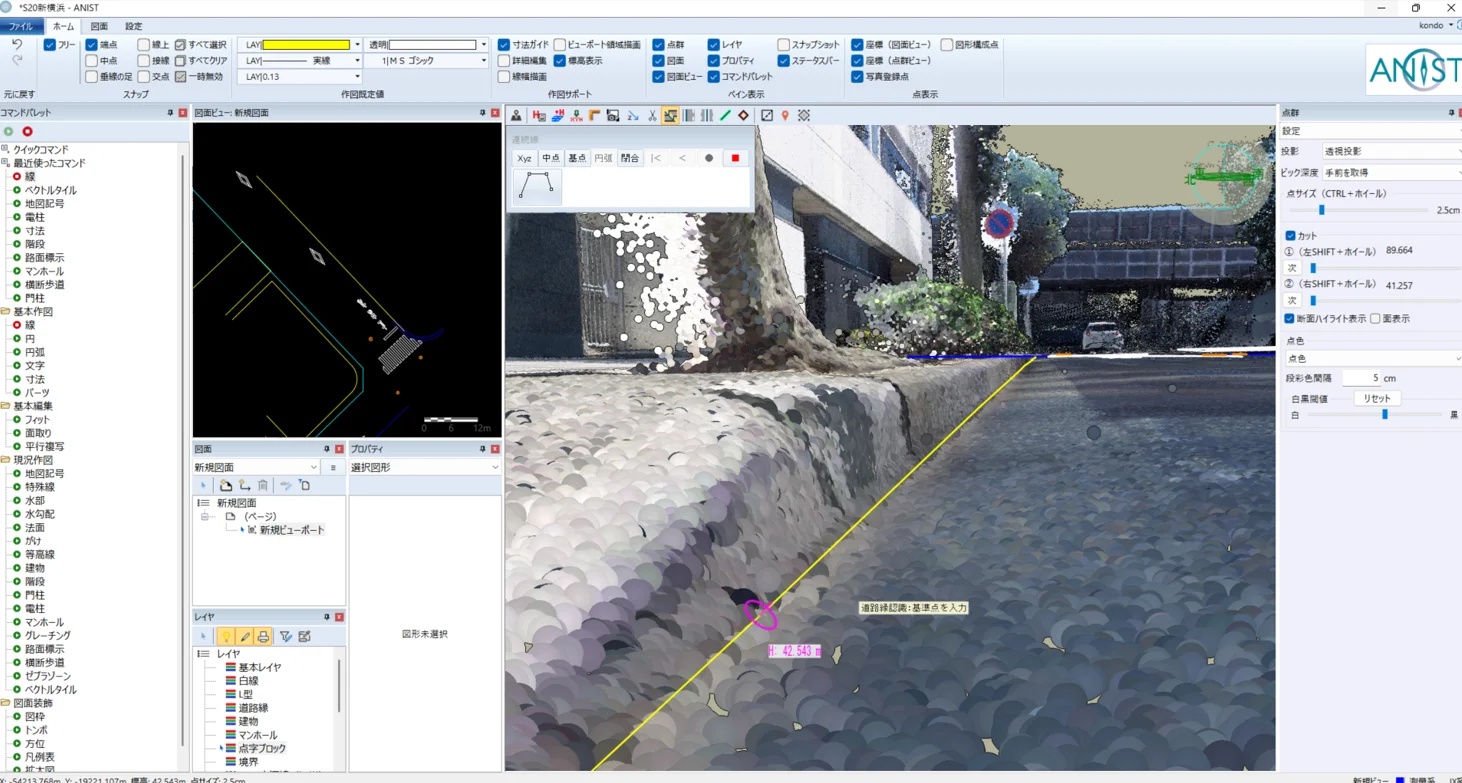

上記の画像では、円のマウスカーソルが面を認識していることがわかります。そのカーソルに方向を表示することでエッジを可視化して、スラムS20の点群データをボールド表示できます。この面認識で自動トレースが可能になるところが、ANISTの最大のメリットです。
